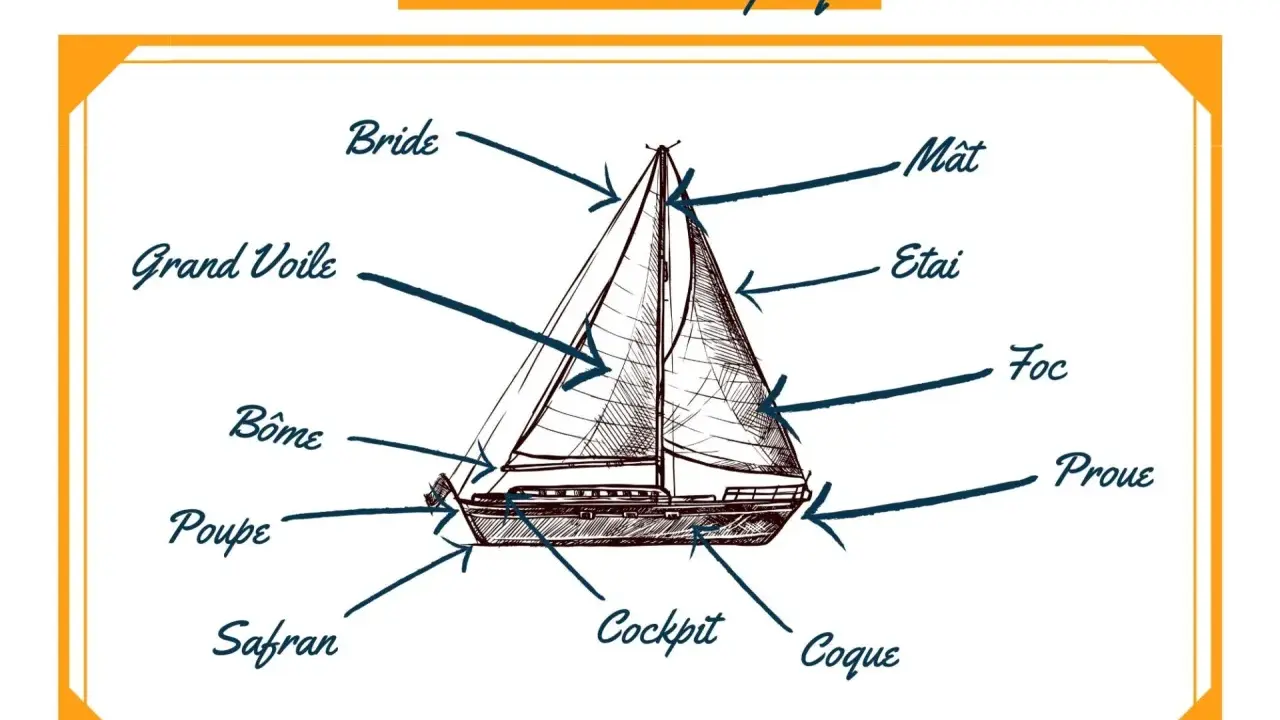

Un schéma de coque de bateau sert à lire bien plus qu’une silhouette. Il montre la façon dont la coque coupe l’eau, répartit les efforts et accueille les points d’accastillage qui la sollicitent au quotidien. Quand on sait l’interpréter, on comprend vite pourquoi deux bateaux de même longueur peuvent se comporter de manière très différente.
Je vais aller à l’essentiel : les vues à connaître, les éléments structurels à repérer, l’effet de la forme sur le comportement, puis la manière dont l’accastillage s’intègre sans fragiliser la coque. C’est la bonne base pour acheter, rénover ou contrôler un bateau sans se laisser tromper par une simple image commerciale.
Les points essentiels à garder en tête
- Un schéma de coque sert à comprendre la géométrie, la structure et les zones de contrainte, pas seulement l’esthétique du bateau.
- Le plan de formes se lit en trois vues utiles : profil, sections transversales et lignes d’eau.
- Les éléments à repérer en priorité sont l’étrave, la quille, les couples, les varangues, les bouchains et le tableau arrière.
- La forme de coque change le comportement en mer, la vitesse de croisière et la sensibilité à la charge.
- L’accastillage doit toujours être pensé avec des reprises de charge et une vraie logique d’étanchéité.
- Un plan aide beaucoup, mais il ne remplace jamais l’inspection réelle de la coque et de ses fixations.
Ce que montre réellement un schéma de coque
Dans mon approche, un bon dessin de coque n’est jamais décoratif. C’est une lecture technique de l’enveloppe du navire, avec ses volumes, ses lignes et ses points d’appui. Le plus utile reste souvent le plan de formes, qui rassemble les vues indispensables pour comprendre la géométrie réelle de la coque.
Je le lis presque toujours en trois temps. D’abord le profil longitudinal, qui raconte la silhouette générale, la tonture du pont, l’étrave et le tableau arrière. Ensuite les sections transversales, qui montrent la largeur, la rondeur des fonds et les bouchains. Enfin les lignes d’eau, qui indiquent comment la coque se développe quand elle s’enfonce dans l’eau.
- Le profil aide à lire l’assiette, la finesse de l’avant et la géométrie de l’arrière.
- Les sections révèlent la distribution des volumes et la manière dont la coque encaisse les efforts.
- Les lignes d’eau donnent une idée très claire de la surface mouillée et du comportement à vitesse donnée.
Il faut aussi distinguer le plan de formes du plan de structure. Le premier décrit la géométrie extérieure, le second précise où se trouvent les couples, les raidisseurs, les varangues et les renforts. Cette différence compte énormément, car une coque peut sembler simple sur le papier et être en réalité très travaillée à l’intérieur. C’est précisément ce vocabulaire qu’il faut décoder avant d’examiner les pièces qui portent vraiment la coque.
Les éléments structurels à identifier sans hésiter
Quand je regarde un schéma de coque, je cherche d’abord les pièces qui définissent sa tenue mécanique. Elles ne servent pas toutes au même rôle, mais ensemble elles composent le squelette du bateau. Sur un navire de plaisance comme sur une unité professionnelle, c’est cette logique qui permet de lire correctement la solidité réelle de la coque.
| Élément | Rôle principal | Ce que je vérifie sur le schéma |
|---|---|---|
| Étrave | Elle fend l’eau et protège l’avant de la coque. | La finesse, l’angle d’attaque et la résistance aux chocs. |
| Quille | Elle stabilise le bateau et structure l’axe longitudinal. | Sa continuité, sa fixation et son intégration avec les fonds. |
| Couples | Ils dessinent la forme transversale et rigidifient la coque. | Leur espacement et leur rôle dans la reprise des charges. |
| Varangues | Elles renforcent les fonds et répartissent les efforts vers la quille. | Leur présence sous les zones chargées, surtout près du gréement ou du moteur. |
| Bouchains | Ils marquent la transition entre les fonds et les murailles de coque. | La netteté de la cassure ou la douceur du rayon, car cela influence le comportement. |
| Cloisons | Elles compartimentent et apportent de la rigidité. | Leur position, surtout si elles servent aussi de renforts structurels. |
| Tableau arrière | Il ferme l’arrière et supporte souvent des charges importantes. | L’intégration de la propulsion, des ferrures et des passages techniques. |
| Livet de pont | Il marque la jonction entre le pont et la coque. | L’étanchéité et la continuité structurelle, surtout après une réparation. |
Sur un voilier ou sur un bateau de travail, les charges se concentrent souvent dans quelques zones très précises : pied de mât, cadènes, winches, chaumards, bossoirs. Je préfère donc lire la coque comme un ensemble de lignes de force, pas comme une simple enveloppe. Une fois ces repères en tête, la forme générale devient beaucoup plus lisible.
Comment la forme de la coque change le comportement du bateau
Le dessin de coque n’a pas seulement un effet visuel. Il détermine la manière dont le bateau avance, se relève dans la vague, accepte la charge et garde son cap. C’est pour cela que deux coques de longueur voisine peuvent donner des sensations radicalement différentes en mer.
| Type de coque | Comportement | Avantage principal | Limite à garder en tête |
|---|---|---|---|
| Coque à déplacement | Elle reste portée par l’eau et progresse avec une grande régularité. | Bonne économie de marche et comportement prévisible. | Vitesse limitée par la longueur de flottaison et moins de vivacité. |
| Coque semi-déplacement | Elle cherche un compromis entre rendement et vitesse. | Polyvalence intéressante pour la croisière rapide. | Le comportement dépend beaucoup de la charge et de l’assiette. |
| Coque planante | Elle s’allège partiellement sur l’eau à mesure que la vitesse monte. | Très bonne vitesse et efficacité en navigation rapide. | Plus sensible au poids, à la répartition des masses et à l’état de mer. |
| Fond plat ou faible V | Elle favorise le faible tirant d’eau et la portance à basse vitesse. | Accès facile aux zones peu profondes. | Plus de bruit, de claquements et parfois moins de douceur dans le clapot. |
Je me méfie toujours des formules trop vagues comme “bonne tenue à la mer”. Ce qui compte, ce sont les détails visibles sur le schéma : volume dans l’avant, largeur utile, angle du fond, transition des bouchains, position du centre de carène. Sur certaines unités légères, déplacer quelques dizaines de kilos suffit déjà à modifier l’assiette et à changer le passage dans la vague.
Autrement dit, la forme de coque n’explique pas tout, mais elle fixe le cadre. Et c’est là que l’accastillage commence à compter autant que la coque elle-même.
Ce que l’accastillage change sur une coque
L’accastillage, au sens large, regroupe tout ce qui permet d’utiliser le bateau : taquets, chaumards, cadènes, chandeliers, rails, winches, passe-coques, sondeurs et points d’amarrage. Sur le plan technique, ces éléments font deux choses à la fois : ils ajoutent des charges concentrées et ils créent parfois des traversées de coque. C’est précisément pour cela qu’ils doivent être pensés avec la structure, pas après elle.
Les points de reprise de charge
Une cadène de gréement ne se fixe pas comme une simple poignée. Elle reçoit des efforts répétés, parfois violents, qu’il faut transmettre à une zone solide. Je cherche donc toujours des reprises de charge sérieuses : contreplaque, renfort stratifié, liaison avec une varangue ou une cloison, selon la construction du bateau. Sur une coque sandwich, une fixation mal répartie finit souvent par écraser l’âme interne et créer du jeu autour du point d’ancrage.
Les traversées de coque et l’étanchéité
Les passe-coques, les sondes, les prises d’eau et les évacuations doivent être lus avec une grande prudence sur le schéma. Leur emplacement doit éviter les zones de forte courbure, les raidisseurs mal placés ou les zones trop proches d’un bord. Je préfère aussi vérifier comment l’étanchéité est pensée, car une fixation bien dessinée mais mal posée devient rapidement un point faible.
Lire aussi : Gaffe de bateau - Choisir et utiliser pour accoster sans stress
Les erreurs que je vois le plus souvent
- Perforer une coque sans vérifier l’intérieur et sans repérer la reprise de charge.
- Placer un équipement lourd sur une zone trop fine ou trop souple.
- Oublier la dilatation, le vieillissement du mastic ou la corrosion galvanique.
- Rapprocher trop un accastillage d’un bord ou d’une courbe de coque prononcée.
- Négliger la différence entre une fixation provisoire et une fixation structurelle.
À mes yeux, l’accastillage raconte toujours quelque chose sur la qualité d’un bateau. Bien implanté, il accompagne la coque. Mal pensé, il la fatigue. C’est pour cela qu’un bon plan d’accastillage complète toujours un schéma de coque, jamais l’inverse.
Lire un plan avant un achat, une rénovation ou une expertise
Quand un bateau change de mains ou passe en chantier, le schéma devient un outil de décision. Il permet de comparer la théorie et la réalité, de repérer les modifications anciennes et de comprendre si les équipements en place respectent encore la logique d’origine. Dans les faits, je distingue toujours trois documents : le plan de formes, le plan de structure et le plan d’accastillage.
| Document | Ce qu’il apporte | Sa limite |
|---|---|---|
| Plan de formes | Il décrit la géométrie de la coque et ses lignes maîtresses. | Il ne dit pas tout sur la résistance locale ni sur les modifications récentes. |
| Plan de structure | Il montre les renforts, les couples, les varangues et les zones de reprise de charge. | Il ne précise pas toujours chaque détail de montage ou de finition. |
| Plan d’accastillage | Il localise les éléments de pont, les traversées de coque et les ancrages. | Il doit être interprété avec la structure réelle, surtout après refit. |
Avant d’acheter ou de rénover, je vérifie toujours cinq choses simples. La première est la cohérence entre les cotes du plan et le bateau réel. La deuxième est la symétrie bâbord-tribord, car une coque saine doit rester logique dans ses volumes. La troisième est l’état des fixations autour des points chargés. La quatrième est la présence de renforts derrière les accessoires lourds. La cinquième est la trace d’éventuelles réparations, souvent visibles autour d’une ancienne fuite ou d’un perçage repris trop vite.
Cette lecture est particulièrement utile sur les bateaux modernisés. Un bateau peut avoir reçu un nouveau guindeau, des cadènes déplacées, un support d’électronique ou des passe-coques ajoutés sans que le dessin d’origine reflète encore la réalité. Dans ce cas, le schéma reste précieux, mais il faut le lire comme une base, pas comme une photographie exacte du présent.
Ce qui compte, au fond, c’est de comprendre où passent les efforts et où les décisions de chantier ont pu modifier la coque. C’est là que le dessin devient un vrai outil d’expertise.
Les angles morts d’un dessin de coque
Un schéma est indispensable, mais il a une limite claire : il ne montre pas toujours ce qui a été réparé, renforcé, mal repercé ou simplement fatigué par le temps. Une coque peut être conforme au dessin et pourtant fragilisée par une infiltration ancienne, une corrosion cachée ou une délamination locale. À l’inverse, une coque déjà modifiée peut rester très saine si les reprises ont été bien exécutées.
Je complète donc toujours la lecture du plan par une inspection réelle. Sur un composite, cela passe par le contrôle du bruit au tapotement, l’observation des zones souples et la surveillance des pénétrations d’eau autour des fixations. Sur un bateau métallique, je regarde les soudures, les reprises de peinture, les points de contact entre métaux différents et les débuts de corrosion sous les accessoires. Sur une coque bois, je surveille surtout les joints, les pontages, les signes de reprise de charge et l’état des assemblages.
- Tapotement pour repérer les zones creuses ou délaminées.
- Humidimètre pour contrôler les zones sandwich ou les boiseries sensibles.
- Inspection visuelle autour des cadènes, passe-coques et platines d’accastillage.
- Vérification des contreplaques quand l’accès intérieur est possible.
- Contrôle des asymétries quand le bateau a subi des chocs ou des refits successifs.
Si je devais garder un seul réflexe, ce serait celui-ci : lire le plan pour comprendre où passent les efforts, puis inspecter en priorité les zones où l’accastillage les concentre. C’est là qu’un schéma de coque devient vraiment utile, parce qu’il relie la forme, la structure et l’usage réel du bateau.
