Un bon schéma de voilier ne sert pas seulement à nommer des pièces. Il aide à comprendre comment la coque, le gréement et l’accastillage travaillent ensemble pour tenir le bateau, régler les voiles et garder le pont lisible en navigation.
Je vais donc aller droit au but: repérer les grandes familles de composants, suivre le trajet des manœuvres, distinguer ce qui change vraiment la navigation de ce qui relève du confort, et voir comment lire un pont sans se perdre dans les détails.
Les repères utiles pour lire le pont, le gréement et les manœuvres
- La coque, le pont et le gréement dormant structurent la base du bateau.
- L’accastillage sert à guider, bloquer ou démultipler les efforts sur les voiles.
- Le trajet d’une drisse ou d’une écoute dit souvent plus qu’une simple liste de pièces.
- Un plan vraiment utile montre aussi les zones de passage et les points d’appui.
- Le bon niveau de complexité dépend du programme de navigation, pas de l’effet visuel.

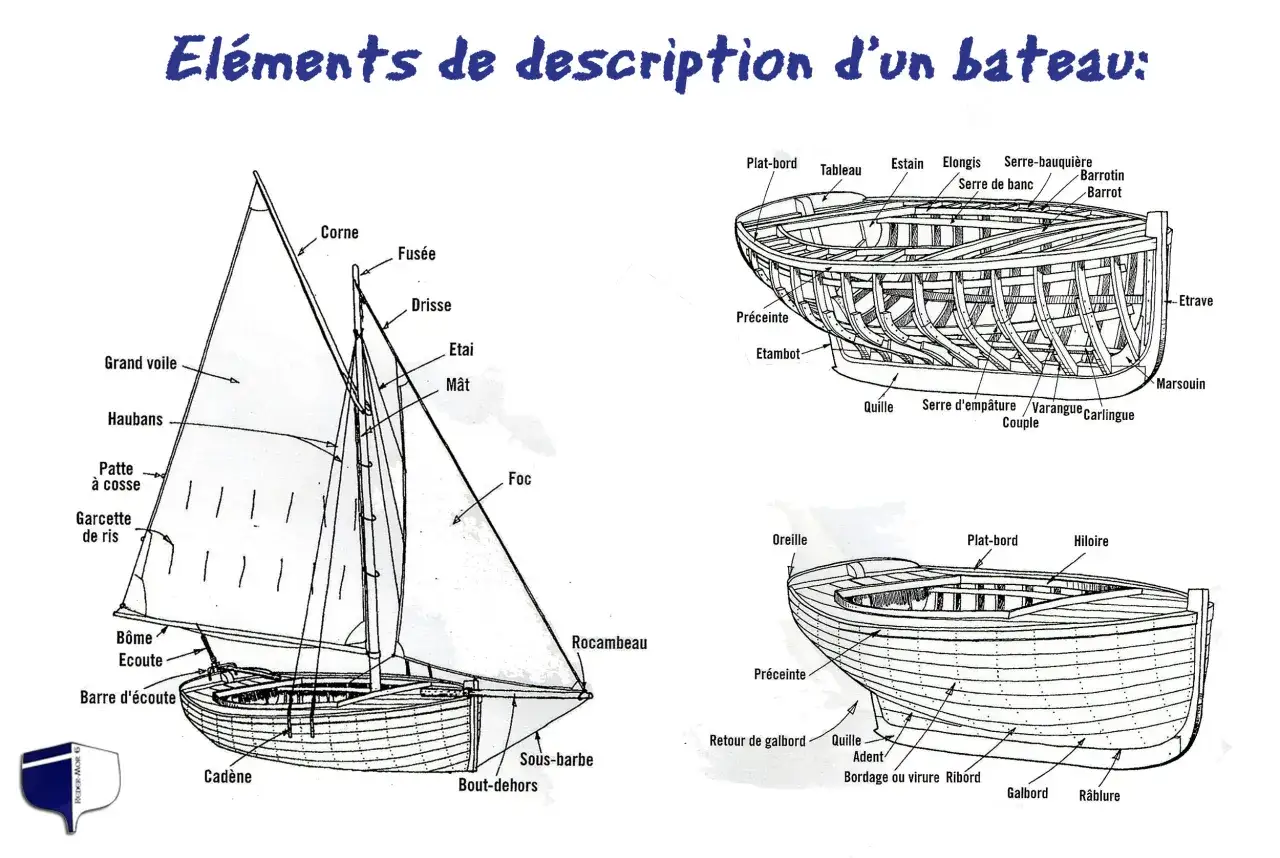

Lire un plan de voilier sans confondre structure et réglages
Quand j’ouvre un plan de pont ou un schéma de voilier, je commence toujours par séparer ce qui porte le bateau de ce qui commande la voile. Cette distinction paraît simple, mais elle évite beaucoup de contresens, surtout quand on débute ou quand on compare deux bateaux très différents.
- La coque donne la forme générale, la flottabilité et le comportement dans l’eau.
- La quille stabilise le bateau et limite la dérive.
- Le safran assure la direction et transforme l’action de la barre en mouvement réel.
- Le pont est la zone de travail: on y circule, on y manœuvre et on y fixe l’accastillage.
- Le gréement dormant maintient le mât en place avec les haubans, l’étai et le pataras.
- Le gréement courant regroupe les éléments mobiles qui servent à hisser, border, choquer ou réduire la toile.
Autrement dit, un bon dessin ne montre pas seulement où se trouve chaque pièce; il révèle aussi la logique du bateau. C’est ce passage de la géographie à la fonction qui fait la différence entre une lecture décorative et une lecture utile. À partir de là, l’accastillage devient beaucoup plus facile à comprendre.
Les pièces d’accastillage qui méritent d’être identifiées une par une
L’accastillage regroupe les pièces fixées sur le bateau qui servent à la manœuvre, au guidage ou au blocage des efforts. Sur le papier, cela peut sembler abstrait; en mer, ce sont souvent ces détails qui font la différence entre une manœuvre fluide et un équipage qui s’épuise.
| Pièce | Rôle | Ce que je vérifie en priorité |
|---|---|---|
| Taquet | Bloquer une manœuvre ou une amarre | Accessibilité, maintien de la corde, facilité de libération |
| Winch | Démultiplier l’effort pour border ou étarquer | Diamètre adapté, nombre de vitesses, modèle self-tailing ou non |
| Poulie ou réa | Guider un bout et réduire la friction | Alignement, charge admissible, état du roulement |
| Rail et chariot | Régler l’angle d’écoute de la grand-voile ou du génois | Course utile, butées, coulissement, position dans le cockpit ou sur le roof |
| Bloqueur ou taquet coinceur | Conserver une tension sur une drisse ou une écoute | Compatibilité avec le diamètre du cordage, effort de libération |
| Filoir ou organizer | Orienter proprement les bouts vers le poste de manœuvre | Rayon de courbure, frottement, encombrement |
| Manille ou mousqueton textile | Relier deux éléments démontables | Verrouillage, corrosion, facilité d’ouverture avec des gants |
Ce que j’aime dans un bon plan de pont, c’est qu’il ne s’arrête pas au nom de la pièce. Il montre aussi son emplacement réel, l’angle d’accès et la manière dont la main ou le cordage y arrivent. À ce stade, on comprend déjà si le bateau est pensé pour la simplicité, la précision ou la performance.
Comprendre le trajet des manœuvres sur le pont
Pour lire un voilier correctement, je remonte toujours la chaîne complète d’une manœuvre: voile, point d’attache, poulie, bloqueur, winch, puis point de reprise. Si ce trajet est fluide, le bateau est agréable à manœuvrer; s’il est tortueux, on le sent immédiatement à la friction et à la fatigue à bord.
La grand-voile
La grand-voile s’appuie sur la bôme, le mât et toute une série d’éléments qui lui permettent de garder sa forme. La drisse hisse la voile, le chariot d’écoute règle son positionnement latéral, le hale-bas contrôle la montée de la bôme et le pataras participe souvent au réglage fin de la tension du gréement. Sur un schéma clair, ces lignes doivent se lire comme un système, pas comme une suite de gadgets.
La voile d’avant
Pour le génois ou le foc, l’étai, l’enrouleur, le rail de génois et l’écoute forment le cœur du dispositif. J’observe surtout la logique du passage: la voile doit pouvoir être orientée sans que l’écoute frotte inutilement, sans que le chariot soit trop loin de son axe et sans que le winch soit placé à contresens du geste naturel. C’est là qu’on voit vite si le plan favorise un équipage réduit ou une navigation plus technique.
Lire aussi : Voile d'avant - Foc, Génois, Accastillage - Guide Complet
Les réglages complémentaires
Les bosses de ris, les balancines, les bras de spi ou les réglages de hale-bas sont souvent moins visibles, mais ils comptent énormément dès que la météo change. Un voilier bien pensé laisse ces commandes accessibles, identifiables et rangées sans ambiguïté. Si ces manœuvres se croisent ou saturent le cockpit, le dessin peut être joli, mais le bateau devient moins lisible en situation réelle.
Cette logique de circulation est essentielle, parce qu’elle explique pourquoi deux voiliers de même taille peuvent offrir des sensations très différentes. Le type de navigation prévu change tout, et c’est précisément ce que je regarde dans la section suivante.
Adapter l’accastillage au programme de navigation
Il n’existe pas d’accastillage idéal en soi. Il existe un accastillage cohérent avec un usage précis, et c’est un point que beaucoup de plaisanciers sous-estiment au moment de comparer deux plans de pont.
| Programme | Priorité | Type d’accastillage que je privilégie | Ce que je limite |
|---|---|---|---|
| Croisière familiale | Simplicité et sécurité | Lignes ramenées au cockpit, taquets accessibles, winchs faciles à prendre en main | Multiplication des réglages fins et des pièces trop spécialisées |
| Course-croisière | Équilibre entre confort et précision | Poulies à faible friction, chariots réglables, bloqueurs bien placés | Matériel lourd ou peu réactif |
| Régate | Réglage fin et réactivité | Accastillage plus technique, commandes nombreuses, renvois optimisés | Tout ce qui alourdit ou ralentit la manœuvre |
| Navigation en équipage réduit | Ergonomie | Self-tailing, repérage clair, effort limité au poste de barre | Les allers-retours inutiles sur le pont |
Le point décisif, à mon sens, n’est pas le nombre de pièces, mais leur cohérence. Un pont suréquipé peut être impressionnant, mais il n’est pas forcément plus efficace. À l’inverse, un voilier sobre, bien dimensionné et bien organisé peut se révéler beaucoup plus agréable au quotidien. Ce contraste explique pourquoi l’accastillage doit toujours être lu dans son contexte, pas isolément.
Les erreurs que je vois le plus souvent quand un plan manque de clarté
Les erreurs de lecture ou de conception reviennent souvent aux mêmes endroits. Elles ne sont pas spectaculaires, mais elles coûtent du temps, de l’énergie et parfois de la sécurité.
- Confondre les familles de pièces en mélangeant taquets, bloqueurs, manilles et poulies sans distinguer leur fonction.
- Sous-estimer les frottements en oubliant qu’un mauvais angle de renvoi transforme une manœuvre simple en effort inutile.
- Placer les commandes trop loin du geste naturel, ce qui fatigue l’équipage et ralentit les réglages.
- Choisir une pièce à l’œil alors que son dimensionnement doit correspondre à la charge et à l’usage réel.
- Négliger l’entretien alors que sel, UV et poussière de pont dégradent vite les roulements, les axes et les cordages.
- Ajouter du matériel sans revoir le cheminement global, ce qui encombre le cockpit au lieu de le rendre plus efficace.
Je trouve qu’une des erreurs les plus courantes consiste à confondre “plus” et “mieux”. En nautisme, ce n’est presque jamais vrai. Un bon plan de voilier est d’abord un plan qui permet de manœuvrer sans hésitation, de comprendre l’enchaînement des efforts et de conserver un pont propre. Cette sobriété est souvent le signe d’une vraie maîtrise technique.
Avant de modifier le pont, je vérifie toujours ces points
Quand je pense à faire évoluer l’accastillage, je pars toujours d’une question très simple: qu’est-ce que cette pièce doit améliorer exactement? Sans réponse claire, on risque de changer un élément isolé alors que le problème vient du trajet de la manœuvre, de l’ergonomie ou d’un mauvais dimensionnement global.
- Je vérifie la fonction réelle de la pièce: bloquer, guider, démultipler, orienter ou réduire la friction.
- Je regarde si le cordage, le winch et le bloqueur sont compatibles en diamètre et en effort.
- Je m’assure que l’accès reste simple avec des mains mouillées, des gants ou un équipage réduit.
- Je contrôle l’état des cordages exposés, surtout ceux qui travaillent beaucoup au niveau des poulies et des angles de renvoi.
- Je cherche les traces d’usure: jeu anormal, rouille, fissure, point dur, blocage ou gêne visuelle sur le pont.
Pour l’entretien, j’aime garder une règle pratique: rinçage à l’eau douce après une navigation salée quand c’est possible, contrôle visuel à chaque début de saison, puis vérification plus poussée au moins une fois par an sur les pièces très sollicitées. Les cordages très travaillés se remplacent souvent plus tôt qu’on ne le pense, parfois après quelques saisons seulement selon l’usage, l’exposition UV et la fréquence des manœuvres. Au fond, un bon accastillage n’est pas celui qu’on admire le plus, mais celui qui reste lisible, fiable et cohérent quand la mer commence à bouger.
