Pilote automatique de voilier - fonctionnement et réglages

Le principe repose sur une boucle de correction permanente

Le fonctionnement d’un pilote automatique de voilier ressemble à une conversation très rapide entre plusieurs éléments. Le navigateur fixe une consigne, par exemple un cap au 270°, puis le système mesure le cap réellement suivi. Si le bateau dérive vers 265°, le calculateur commande une correction de barre, vérifie le résultat et ajuste à nouveau si nécessaire.

On parle de boucle d’asservissement. L’écart entre la consigne et la mesure s’appelle l’erreur de cap. Le pilote ne braque donc pas la barre au hasard, il dose son action selon l’importance et la vitesse de la déviation.

Une petite correction suffit lorsque le voilier s’écarte légèrement. Si la houle ou une rafale provoque un écart plus marqué, l’actionneur travaille davantage. Le système cherche surtout un compromis entre précision de route, douceur de pilotage et consommation électrique.

Dans la pratique, un réglage trop nerveux fait travailler la barre sans arrêt et fatigue le mécanisme. Un réglage trop lent laisse le bateau partir en lacets. Je préfère toujours commencer par une réponse modérée, puis l’adapter progressivement aux conditions de mer plutôt que de chercher une réaction maximale dès le départ.

Les éléments qui font réellement travailler le système

Un pilote automatique n’est pas un appareil unique, mais un ensemble de modules qui doivent communiquer correctement. La configuration varie selon qu’il s’agit d’un petit voilier à barre franche, d’un croiseur à roue ou d’un bateau équipé d’une direction hydraulique.

Le compas et les capteurs de mouvement

Le compas électronique fournit le cap suivi par le bateau. Les modèles modernes utilisent généralement des capteurs électroniques capables de mesurer le cap, le roulis, le tangage et parfois le taux de giration. Ces informations aident le calculateur à distinguer une vraie modification de trajectoire d’un simple mouvement provoqué par la houle.

Le compas doit être installé loin des haut-parleurs, moteurs électriques, câbles de puissance, masses métalliques et autres sources de perturbations magnétiques. Un compas mal placé peut produire un pilote qui corrige constamment, même lorsque le bateau semble bien réglé.

Le calculateur et la commande

Le calculateur de pilote reçoit les données du compas, du capteur d’angle de barre, du GPS ou de l’instrument de vent. Il applique un algorithme de correction et transmet un ordre à l’unité de puissance. La commande peut se faire depuis un pupitre dans le cockpit, un écran multifonction ou une télécommande compatible.

Sur une installation intégrée, les données circulent souvent via un réseau NMEA 0183 ou NMEA 2000. La compatibilité entre les appareils est essentielle. Un GPS qui affiche une route ne signifie pas automatiquement qu’il peut transmettre toutes les informations nécessaires au pilote.

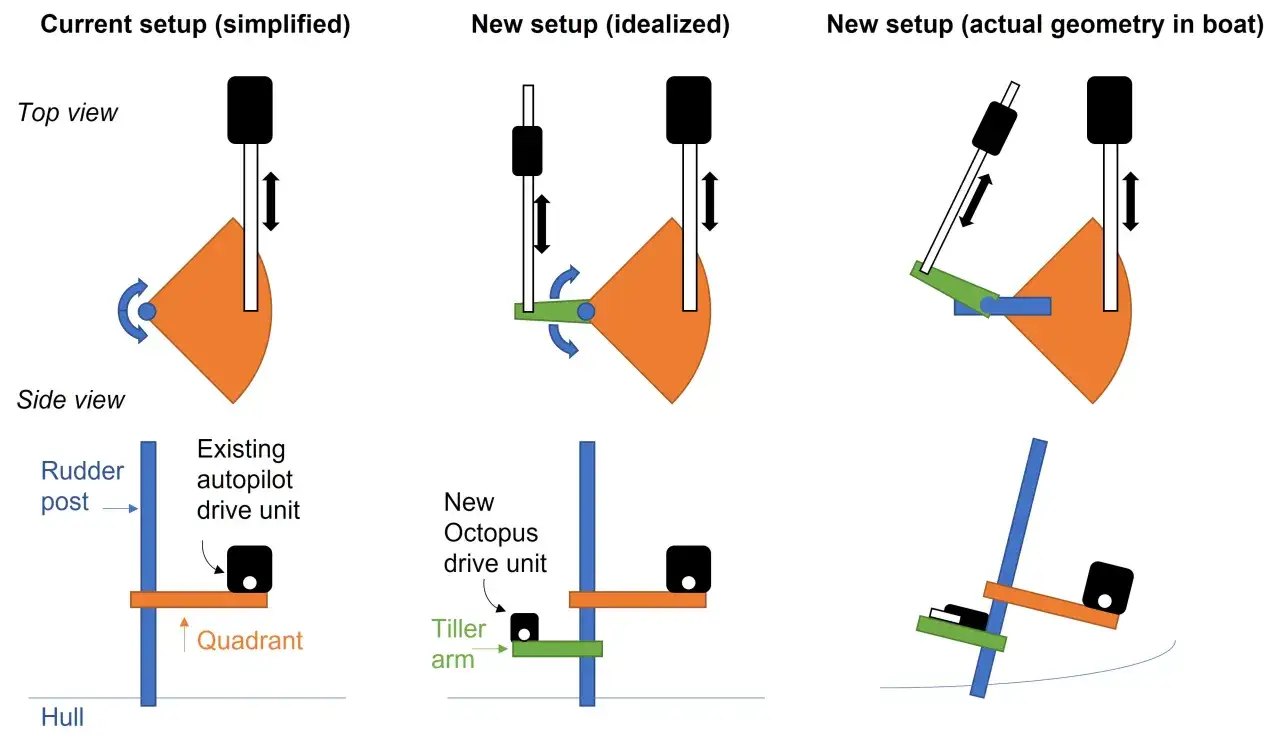

L’actionneur qui déplace la direction

L’actionneur transforme l’ordre électronique en mouvement mécanique. Sur un petit voilier à barre franche, il s’agit souvent d’un pilote linéaire fixé entre le cockpit et la barre. Sur un bateau à roue, on trouve plutôt un entraînement sur la roue ou un système relié à la mèche du safran.

Les bateaux plus lourds utilisent fréquemment un vérin linéaire ou hydraulique. Ce choix offre davantage de force, mais l’installation est plus complexe et exige un dimensionnement précis. Un moteur puissant ne compense pas une direction mal alignée ou un safran soumis à des efforts excessifs.

Le retour d’angle de barre

Le capteur d’angle de barre indique au système la position exacte du safran. Il permet de savoir si la commande a réellement été exécutée et évite que l’actionneur pousse inutilement en butée. Pour moi, c’est un équipement particulièrement utile sur un voilier lourd, rapide ou équipé d’une direction hydraulique.

Certains petits pilotes peuvent fonctionner sans ce capteur, en estimant la position de la barre grâce au mouvement de l’actionneur. Cette solution peut convenir à une petite unité bien équilibrée, mais elle offre moins de contrôle lorsque la mer devient formée ou que la barre force.

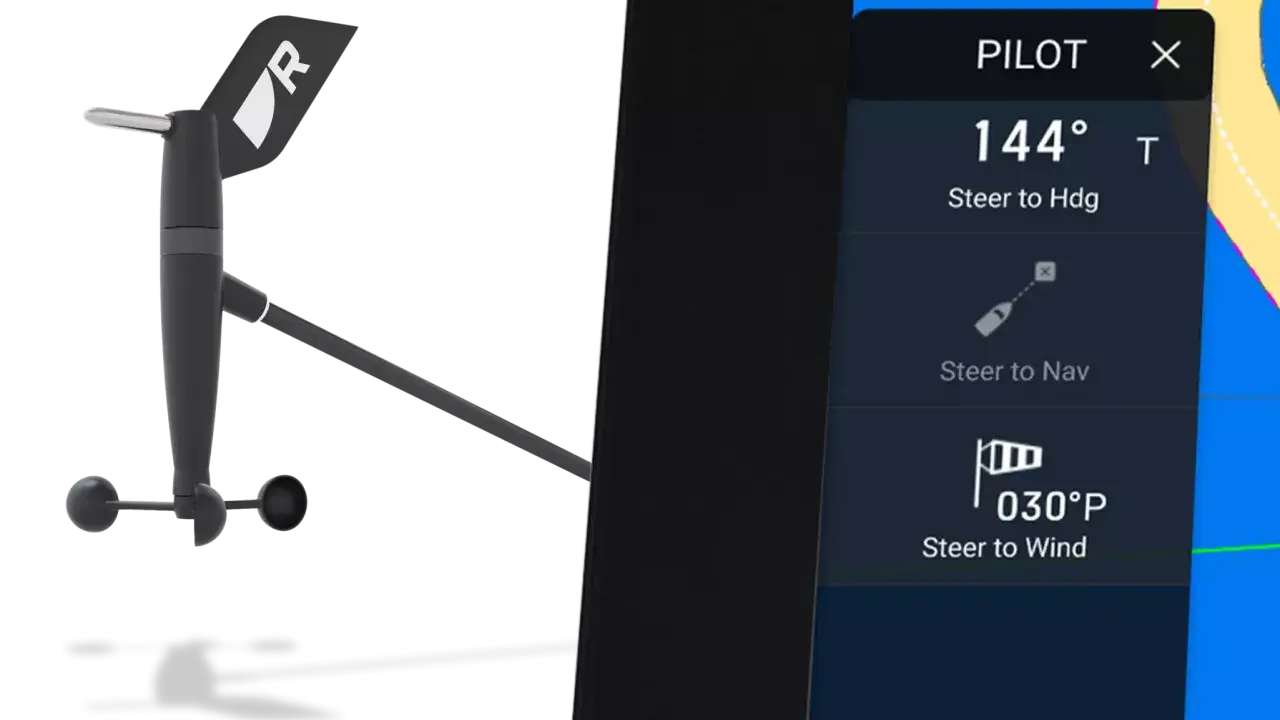

Les modes de pilotage ne répondent pas au même besoin

Le choix du mode est aussi important que le choix du matériel. Maintenir un cap au compas, suivre une route GPS ou conserver un angle de vent demande des informations différentes et ne produit pas le même résultat sur l’eau.

Le maintien du cap au compas

Dans ce mode, le pilote cherche à conserver un cap magnétique ou électronique. C’est le fonctionnement le plus simple et celui qui demande le moins de capteurs. Il convient bien lorsqu’on navigue sur une longue ligne droite ou lorsque les données GPS et vent ne sont pas disponibles.

Il faut cependant distinguer le cap de la route réelle. Avec un courant traversier, le voilier peut garder son cap tout en se déplaçant vers une autre zone. Le pilote maintient l’orientation de l’étrave, mais il ne corrige pas forcément la dérive sur le fond.

Le suivi d’une route GPS

En mode navigation, le pilote reçoit une route ou un waypoint transmis par le GPS ou le traceur. Il corrige alors l’écart latéral, appelé cross-track error, afin de rejoindre la trajectoire programmée. C’est utile pour traverser une baie ou suivre une route précise malgré un courant.

Ce mode ne dispense jamais de surveiller la navigation. Le pilote peut suivre une route qui passe trop près d’un danger, d’un haut-fond ou d’un autre navire. Il ne remplace ni la veille, ni la lecture de la carte, ni le respect du Règlement international pour prévenir les abordages en mer.

Le maintien d’un angle au vent

Avec un capteur de vent, le pilote peut conserver un angle donné par rapport au vent apparent ou au vent réel. Ce mode est très intéressant à la voile, car il suit l’allure choisie même si le cap change légèrement sous l’effet du courant.

Le vent apparent est celui ressenti à bord. Le vent réel est calculé en tenant compte du déplacement du bateau et nécessite généralement une donnée de vitesse fiable. Au près ou au travers, le mode apparent réagit directement aux variations ressenties. Au portant, les empannages exigent davantage de prudence et un réglage de limitation de vitesse de rotation.

Le pilote peut aussi gérer un virement de bord ou un empannage automatique selon les équipements. Je considère ces fonctions comme une aide à la manœuvre, pas comme une garantie. Avant de les utiliser, il faut vérifier l’espace disponible, la circulation autour du bateau et la possibilité de reprendre immédiatement la barre.

Une calibration correcte compte plus que la sophistication

Un appareil haut de gamme mal installé donnera souvent un résultat décevant. La première étape consiste à vérifier que la barre, les drosses, la roue et le safran se déplacent librement, sans point dur. Il faut aussi s’assurer que l’actionneur travaille dans l’axe prévu par le fabricant et que sa fixation ne fléchit pas.

La méthode de mise en service

1. Contrôler l’alimentation, les protections électriques et les connexions.
2. Placer le bateau dans une zone dégagée avec une allure stable.
3. Effectuer la calibration du compas en suivant une route lente et régulière.
4. Vérifier le sens de déplacement de la barre avant d’engager le pilote.
5. Tester le maintien du cap dans une mer calme, puis augmenter progressivement la difficulté.
6. Ajuster la réponse, l’amortissement et les limites de barre par petites étapes.

La calibration doit se faire loin des perturbations magnétiques et avec les équipements électriques dans leur configuration habituelle. Modifier ensuite l’emplacement d’un haut-parleur, d’une batterie ou d’un câble de puissance peut imposer un nouveau réglage du compas.

Le réglage de réponse agit sur la fréquence et l’amplitude des corrections. Une mer courte peut demander une réponse plus amortie, alors qu’un bateau qui abat franchement après chaque rafale aura besoin d’une correction plus énergique. Le bon réglage est celui qui maintient une trajectoire stable sans faire aller la barre d’un bord à l’autre.

Le dimensionnement de l’actionneur

Il ne faut pas choisir un pilote uniquement selon la longueur du voilier. Le déplacement, la surface du safran, la vitesse, le type de direction et les efforts dans la mer sont tout aussi importants. Un bateau léger mais puissant sous voiles peut solliciter fortement son pilote, tandis qu’un croiseur plus lourd et bien équilibré peut être plus facile à tenir.

Je conseille de dimensionner l’installation avec une marge raisonnable, surtout pour la navigation hauturière. Un actionneur utilisé en permanence près de sa limite consommera davantage, chauffera plus vite et risque de perdre en fiabilité lorsque les conditions se dégradent.

Ce que le pilote automatique ne peut pas faire à votre place

Un pilote automatique maintient une consigne, mais il ne comprend pas la situation maritime comme un équipier. Il ne sait pas toujours qu’un bateau de pêche vient de changer de route, qu’un casier se trouve devant l’étrave ou qu’une voile mal réglée pousse le voilier à lofer.

La veille reste obligatoire, même lorsque le pilote suit une route GPS. Les alarmes de déviation, de profondeur ou de proximité sont utiles, mais elles ne remplacent pas l’observation directe et la connaissance des lieux.

Lire aussi : Dufour 405 Grand Large - Fiche technique et analyse complète

Les causes fréquentes de mauvais fonctionnement

• Voiles déséquilibrées avec une forte tendance à lofer ou à abattre.
• Compas installé trop près d’une source magnétique.
• Actionneur sous-dimensionné ou mal aligné.
• Capteur de vent perturbé par le gréement ou mal orienté.
• Jeu dans la mèche, la roue, les drosses ou la tringlerie.
• Batterie faible provoquant une chute de tension lors des corrections.
• Réponse trop agressive qui entraîne une oscillation permanente.

Lorsque le pilote corrige sans cesse, je commence par observer le bateau avant d’accuser l’électronique. Réduire légèrement la toile, équilibrer le plan de voilure et vérifier la liberté de la barre résout parfois le problème plus efficacement qu’un changement de paramètre.

Par gros temps, le pilote peut être dépassé par une vague qui met le voilier en travers ou provoque un départ au lof. Dans ces conditions, il faut pouvoir reprendre la barre immédiatement et savoir couper l’alimentation de l’actionneur. Un pilote automatique est un équipier précieux, mais il ne doit jamais devenir le seul système de sécurité à bord.

Le meilleur fonctionnement commence par un voilier bien équilibré

Pour obtenir une navigation régulière, je retiens une règle simple. Le pilote doit corriger les écarts normaux de route, pas lutter en permanence contre un bateau mal réglé, une direction grippée ou une toile excessive.

Avant de modifier la sensibilité, je vérifie donc le trim des voiles, l’état mécanique de la direction, la position du compas et la tension disponible à la batterie. Cette approche réduit la consommation, le bruit et l’usure tout en améliorant la précision du système.

Une installation correctement dimensionnée, calibrée par mer calme puis testée dans des conditions plus exigeantes peut tenir le cap pendant de longues heures. Elle laisse alors au navigateur le temps de régler les voiles, préparer une manœuvre ou simplement surveiller la mer, sans jamais lui retirer la responsabilité de la navigation.
