Pilote automatique à barre franche - bien choisir, monter et régler

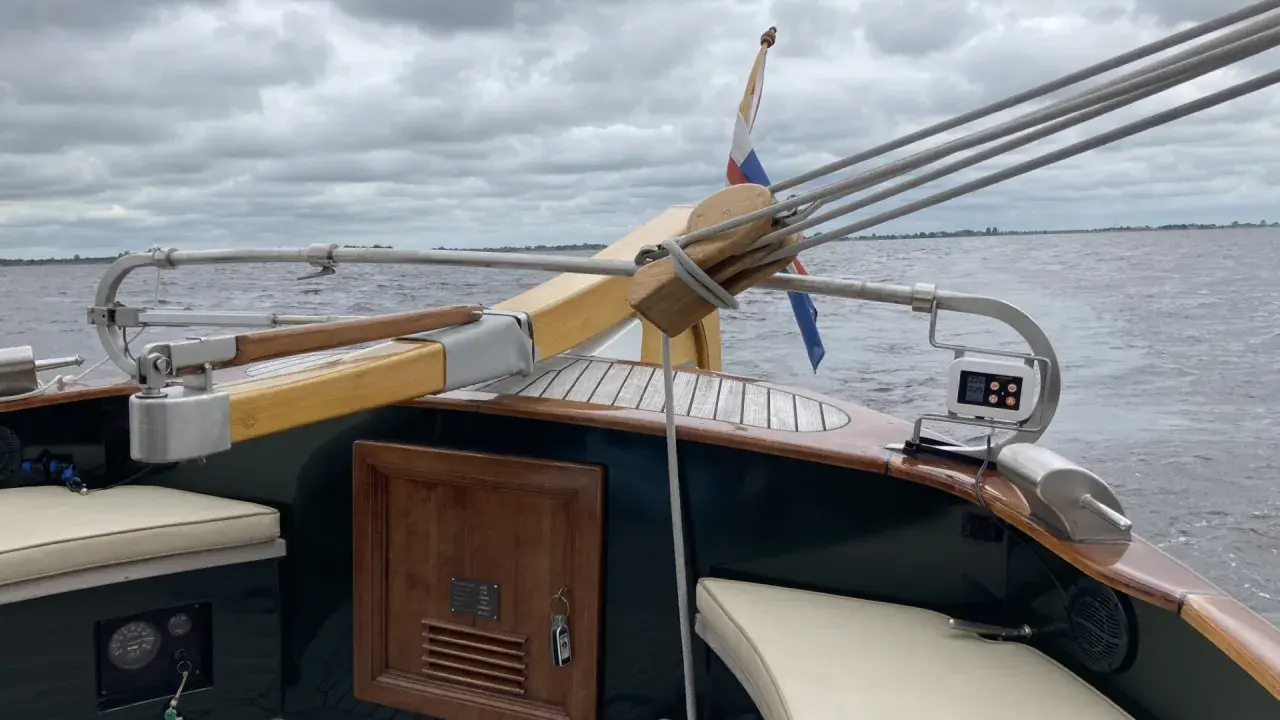

Installer un pilote automatique à barre franche change vraiment la vie à bord, à condition de respecter la géométrie du montage, l’alimentation électrique et les réglages de base. Je vois trop souvent des systèmes qui fonctionnent mal non pas parce qu’ils sont sous-dimensionnés, mais parce que le vérin travaille de travers, que le câble est mal protégé ou que le pilote a été posé sans tenir compte des efforts réels dans le cockpit. Ce guide rassemble les points qui comptent vraiment: choix du modèle, implantation, câblage, mise en service, entretien et diagnostic des pannes.

Choisir un pilote adapté au bateau avant de sortir la perceuse

Je commence toujours par le bateau, pas par la marque. Un pilote de barre franche ne se choisit pas seulement en fonction de la longueur du voilier, mais surtout selon le déplacement en charge, la raideur de la barre, l’espace disponible dans le cockpit et l’usage réel: sortie à la journée, croisière côtière, navigation solo ou longues traversées. Sur ce point, je préfère être conservateur, parce qu’un pilote trop juste travaille davantage, corrige plus souvent et vieillit plus vite.

En France, les écarts de prix donnent déjà une bonne idée des familles de produits. Les modèles compacts comme le ST1000+ et le ST2000+ restent les plus accessibles, tandis qu’un système plus intégré comme l’EV-100 demande un budget nettement supérieur, mais offre une installation plus complète et plus évolutive. La gamme Simrad TP10, TP22 et TP32 se place aussi dans cette logique, avec un niveau de puissance et de confort qui monte progressivement.

Sur les ST1000/ST2000, Raymarine les positionne clairement pour la navigation côtière avec des voiliers à barre franche, ce qui évite de leur demander un service pour lequel ils n’ont pas été pensés. De mon côté, je regarde aussi la masse réelle du bateau: un voilier chargé pour une croisière de plusieurs semaines n’a pas le même comportement qu’un bateau de base sur sa fiche constructeur.

Je prends toujours une marge. Les constructeurs rappellent d’ailleurs que le déplacement en pleine charge peut être sensiblement plus élevé que le déplacement annoncé, souvent d’environ 20 %. C’est une précision qui change tout au moment du choix, parce qu’un pilote limite sur le papier devient vite sous-dimensionné une fois le bateau armé, lesté et chargé pour partir.

Préparer le cockpit et vérifier la géométrie avant de monter le pilote

Le point le plus important, c’est la géométrie. Je veux un pilote installé horizontalement, avec la barre au milieu et le vérin à mi-course, de façon à ce que l’axe de travail soit le plus proche possible de 90° par rapport à la barre. Si cette base est fausse, le pilote travaille en biais, force inutilement et corrige de manière moins propre.

J’évite aussi toute zone où le pilote peut se retrouver gêné par la bôme, la commande de grand-voile, le rail d’écoute ou les mouvements de l’équipage. Le bon montage est celui qui laisse le vérin libre sur toute sa course, sans butée sèche ni frottement parasite. Il faut également penser à la place de rangement: un système facile à décliper et à stowage propre dure souvent plus longtemps parce qu’on le dépose quand il ne sert pas.

Un autre point de vigilance, souvent négligé, est l’environnement magnétique. Les notices de plusieurs fabricants demandent d’éloigner le pilote d’au moins 1 m des compas, haut-parleurs ou autres sources d’interférence, car beaucoup de modèles embarquent un capteur de cap interne de type fluxgate. En pratique, je préfère encore un peu plus de marge si le cockpit est déjà très chargé en électronique.

Avant de percer, je vérifie trois choses très simplement:

• la ligne de centre de la barre franche;
• la course réelle du vérin d’un bord à l’autre;
• l’absence de conflit avec le gréement de cockpit et les passages de pied.

Si la géométrie devient difficile, je ne force pas le pilote à s’adapter au bateau: j’adapte le montage avec un accessoire, une douille, une rallonge ou un support déporté. C’est souvent là que se joue la différence entre une installation propre et un bricolage qui vibrera à la première mer un peu dure.

Poser le support et le vérin sans fragiliser la structure

La pose doit rester propre et mécanique avant tout. Sur plusieurs notices, on retrouve la même logique: marquage précis, perçage sur l’axe, fixation rigide et support renforcé si nécessaire. Je ne m’écarte jamais de cette méthode, parce qu’un pilote encaisse des efforts répétitifs, parfois brutaux, qui n’ont rien à voir avec un simple accessoire de cockpit.

1. Je repère la position avec la barre au milieu et le vérin à mi-course.
2. Je trace l’axe du montage sur la barre franche et sur la zone d’assise ou d’hiloire.
3. Je perce proprement les trous au diamètre demandé par le kit, sans élargir “à l’œil”.
4. Je renforce la zone si le stratifié est mince ou si le dessous du cockpit travaille.
5. Je laisse prendre l’adhésif ou l’époxy avant toute mise en charge.

Sur certains montages de type traditionnel, on rencontre un pion de barre avec un trou de 6,3 mm et une coupelle de support avec un perçage de 12,7 mm. Ces valeurs ne sont pas universelles, mais elles donnent l’idée d’une chose simple: il faut du jeu juste ce qu’il faut pour l’assemblage, jamais pour l’approximation. Le pion doit dépasser juste assez pour travailler correctement, sans faire levier inutilement sur le bois ou le composite.

Je fais aussi attention à la répartition des efforts. Si le cockpit est léger ou si la structure sous la banquette paraît souple, je préfère ajouter un renfort propre en contreplaqué marine ou en bois dur stratifié, plutôt que d’attendre qu’une fissure apparaisse après quelques semaines de navigation. C’est un détail au moment du montage, mais un gros facteur de longévité ensuite.

Enfin, si le modèle autorise un montage tribord ou bâbord, je choisis le côté qui donne le trajet le plus rectiligne possible au vérin, même si cela oblige à inverser la configuration d’origine. Sur les pilotes Simrad, cette logique de montage à bâbord ou à tribord existe justement pour simplifier l’implantation à bord, à condition de respecter les cotes et la position de travail.

Câbler l’alimentation et le réseau sans créer de panne invisible

Une installation propre n’est pas seulement mécanique. L’électricité fait souvent la moitié du travail, et c’est même là que je vois le plus de faux diagnostics: un pilote accusé d’être “fatigué” alors qu’il souffre simplement d’une chute de tension, d’un câble trop fin ou d’un connecteur mal protégé. Le pilote doit idéalement disposer de sa ligne dédiée en 12 V, avec une protection adaptée au tableau.

Sur les TP22 et TP32, les notices indiquent une consommation d’environ 60 mA en veille et 500 mA en mode auto typique, ce qui reste raisonnable pour un pilote de cette catégorie, mais seulement si la ligne est saine. À l’inverse, un EV-100 peut demander jusqu’à 7 A en continu côté entraînement, ce qui change la façon de penser la batterie et la chute de tension. Plus le pilote travaille dur, plus un câblage médiocre se voit vite dans le comportement du système.

Je fais aussi une différence entre NMEA 0183 et les réseaux plus modernes. Sur un système ancien, il faut rester simple: une source de données claire, un câblage propre, et pas plusieurs appareils qui parlent en même temps au pilote. Les notices TP22/TP32 rappellent d’ailleurs qu’en NMEA 0183, il vaut mieux n’avoir qu’un seul “talker” à la fois, sinon on fabrique des incohérences qui ressemblent à une panne électronique alors qu’il s’agit juste d’une mauvaise intégration.

Quand le bateau reçoit déjà des données via SeaTalkNG ou NMEA2000, je teste le pilote d’abord en mode autonome, puis j’ajoute l’intégration avec le traceur ou le GPS. C’est plus lent au départ, mais infiniment plus simple à déboguer si un comportement étrange apparaît ensuite.

Régler, calibrer et tester sur l’eau sans surcorriger

Le meilleur test d’une installation, c’est toujours l’eau. Je fais les essais en mer calme, à faible vitesse, en gardant une marge de sécurité et en contrôlant le comportement du pilote sur quelques minutes, pas sur un demi-tour de port. Les notices anciennes recommandent souvent une vitesse de l’ordre de 2 à 3 nœuds pour la calibration initiale, et c’est une bonne base: assez lent pour observer, assez stable pour lire les réactions.

Je vérifie d’abord le sens de correction. Si le pilote pousse du mauvais côté dès l’engagement, il faut corriger le sens de commande avant d’aller plus loin. Ensuite, je regarde s’il tient la route sans “chasser” autour du cap. Un pilote qui zigzague trop corrige en excès; un pilote trop mou tarde à revenir au cap. C’est là que le gain compte vraiment: trop haut, il devient nerveux; trop bas, il devient paresseux.

Sur les systèmes plus anciens, le réglage du gain et du seastate reste un vrai sujet. Le seastate, pour le dire simplement, est la façon dont le pilote filtre les mouvements de mer pour éviter de corriger chaque petite oscillation. Je préfère toujours un réglage un peu sobre à une correction agressive, parce qu’un autopilote qui s’excite trop consomme davantage et fatigue mécaniquement.

• Je lance un test barre au milieu, voiles établies, avec un cap simple à tenir.
• Je vérifie que le pilote reste silencieux et régulier, sans à-coups.
• Je déclenche un virement automatique seulement une fois le comportement de base validé.
• Je coupe immédiatement si le vérin arrive en butée ou si le bateau part en oscillation.

Sur les systèmes récents comme l’EV-100, la mise en route est plus simple et la calibration peut être beaucoup moins contraignante, mais je ne saute jamais l’essai réel. Un pilote peut être très bien conçu et malgré tout mal servir si l’angle du support, la position du compas ou la rigidité du cockpit sont mauvais. La route la plus courte reste donc la plus méthodique.

Entretenir et réparer avant que la panne ne s’installe

Un pilote de barre franche vit dehors, dans l’eau salée, les vibrations et les écarts de température. Autrement dit, il ne demande pas seulement d’être utilisé, il demande d’être suivi. Je réserve à ce poste un petit rituel de maintenance qui prend peu de temps mais évite beaucoup d’ennuis: rinçage à l’eau douce, inspection visuelle, contrôle du jeu mécanique, vérification du fusible et examen des connecteurs.

Les notices Simrad mentionnent notamment l’usage de graisse silicone ou PTFE sur la tige et les points exposés au début de saison. Je trouve cette recommandation très saine, parce qu’elle limite l’usure sèche et ralentit la corrosion superficielle. Je n’en mets jamais trop: l’idée n’est pas d’encrasser, mais de protéger.

Je contrôle aussi les points suivants à intervalles réguliers:

• le jeu entre la coupelle, le pion de barre et le support;
• les câbles frottés, pincés ou blanchis par le sel;
• la propreté du connecteur et de son capuchon;
• l’état du fusible et du porte-fusible;
• l’absence d’oxydation sur les vis et les axes.

Quand une panne apparaît, je commence par le plus simple avant d’incriminer l’électronique. Dans énormément de cas, le problème vient d’un effort excessif, d’un support qui bouge, d’une tension trop basse ou d’un moteur qui compense une géométrie médiocre. Ouvrir le boîtier trop tôt n’apporte rien; au contraire, ça complique le diagnostic.

Quand le boîtier montre des signes d’infiltration, que le moteur sent le brûlé ou que le drive devient aléatoire malgré un montage propre, je n’insiste pas. À ce stade, la réparation maison n’est souvent pas le bon réflexe: mieux vaut faire diagnostiquer l’ensemble, surtout si le système est encore sous garantie ou si le fabricant propose un canal de retour dédié. Les électroniques marines supportent mal les bricolages approximatifs une fois l’étanchéité compromise.

Ce que je garde toujours à bord pour éviter l’immobilisation inutile

Je termine toujours un montage par une logique très simple: anticiper la panne bête. À bord, je garde un fusible de rechange, un capuchon de prise, un peu de graisse adaptée, quelques colliers propres et, si le système le permet, le petit matériel de fixation le plus exposé. Je note aussi les cotes du montage et le sens de configuration, parce qu’au moment d’un démontage rapide ou d’un remplacement, ce sont ces détails qui font gagner du temps.

Si je devais résumer ma méthode en une seule règle, ce serait celle-ci: un pilote automatique à barre franche doit être posé pour travailler droit, alimenté sans perte et entretenu avant que la corrosion n’entre dans l’équation. Le jour où tout cela est respecté, le bateau tient mieux son cap, le pilote fatigue moins et la navigation en solitaire devient réellement plus sereine.
