Un schéma d’installation de panneau solaire sur bateau ne sert pas seulement à “brancher un panneau” : il aide surtout à comprendre le circuit, à choisir les bons composants et à éviter les pannes qui reviennent toujours au mauvais moment. Sur une coque, entre le sel, les vibrations, les ombrages du gréement et les variations de charge, une installation solaire ne se traite pas comme sur une maison. Ici, je vais aller à l’essentiel : le circuit à retenir, les choix techniques qui tiennent en mer, la pose propre, puis les réflexes d’entretien et de réparation qui prolongent vraiment la durée de vie du système.
Les points à verrouiller avant de monter un panneau solaire à bord
- Le circuit simple à retenir est toujours le même : panneau, régulateur, batterie, avec des protections adaptées entre les éléments.
- Sur un bateau, un régulateur MPPT est souvent plus pertinent qu’un PWM, surtout si la place est limitée ou si les ombrages sont fréquents.
- Quand plusieurs panneaux sont installés, le parallèle reste généralement plus tolérant que la série en environnement marin.
- Le choix du support, de la section de câble et de la fixation compte autant que la puissance affichée sur l’étiquette.
- Une maintenance régulière consiste surtout à vérifier les serrages, nettoyer sans agresser, et contrôler les tensions avant que la panne ne se déclare.
- En cas de baisse de production, je commence toujours par le plus simple : ombrage, connectique, fusible, puis régulateur et batterie.
Lire le circuit avant de percer le pont
Le bon schéma ne cherche pas à faire joli, il doit rendre le courant lisible. Dans une installation solaire marine, le trajet de base est simple : le panneau produit du courant continu, le régulateur le stabilise, puis la batterie stocke l’énergie pour les usages à bord. Ce que je regarde en premier, ce n’est pas la puissance du panneau, mais où passe le courant, où sont les protections et où se situent les zones exposées à l’humidité.
Un schéma utile sur bateau doit montrer, sans ambiguïté, trois choses : les polarités, le sens des connexions et la position des organes de sécurité. Si ces éléments ne sont pas visibles, le montage devient vite fragile, surtout quand il faut intervenir en mer ou au mouillage. Je recommande aussi de faire apparaître les longueurs de câble et l’emplacement réel du régulateur, car un régulateur trop éloigné de la batterie fait perdre de la tension inutilement.

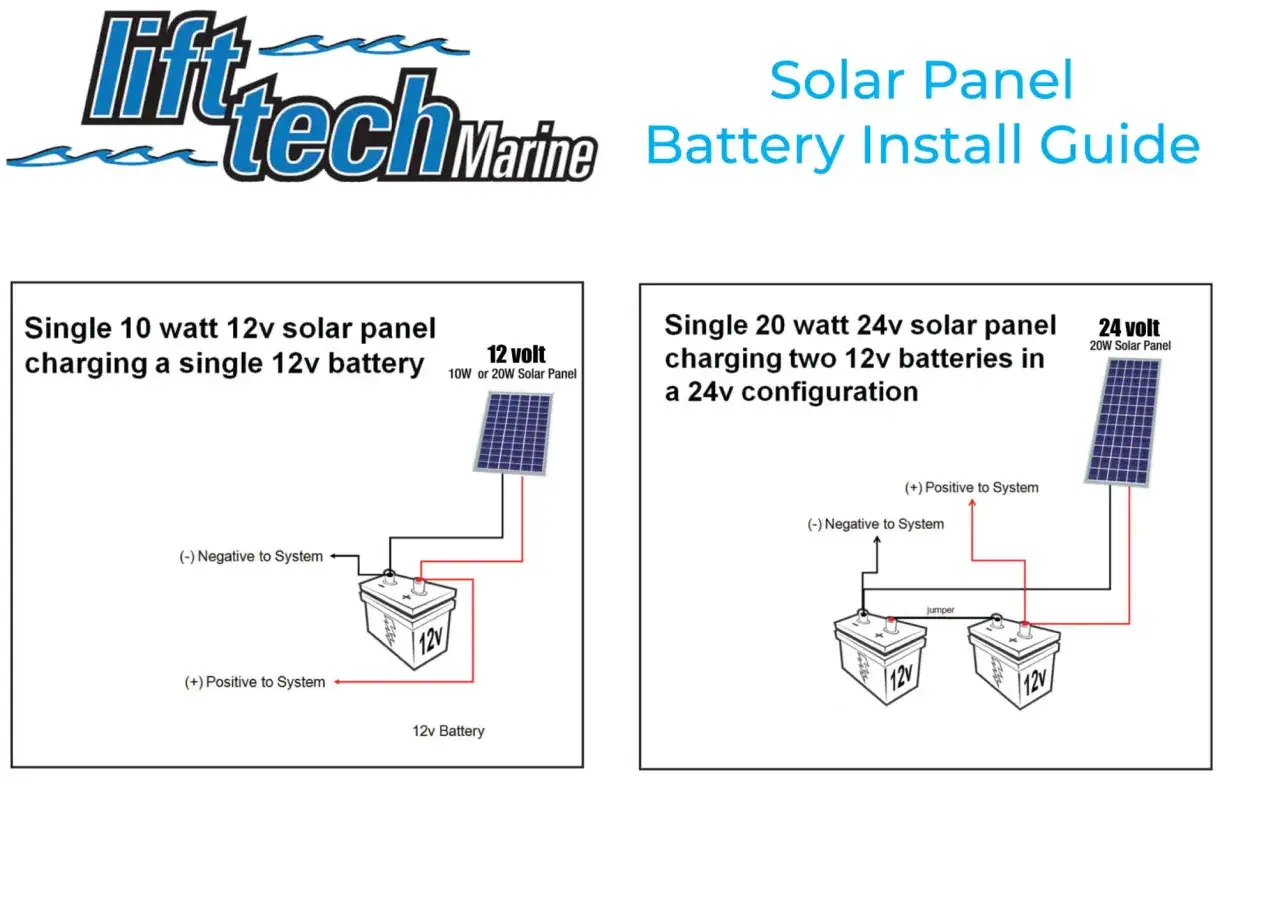

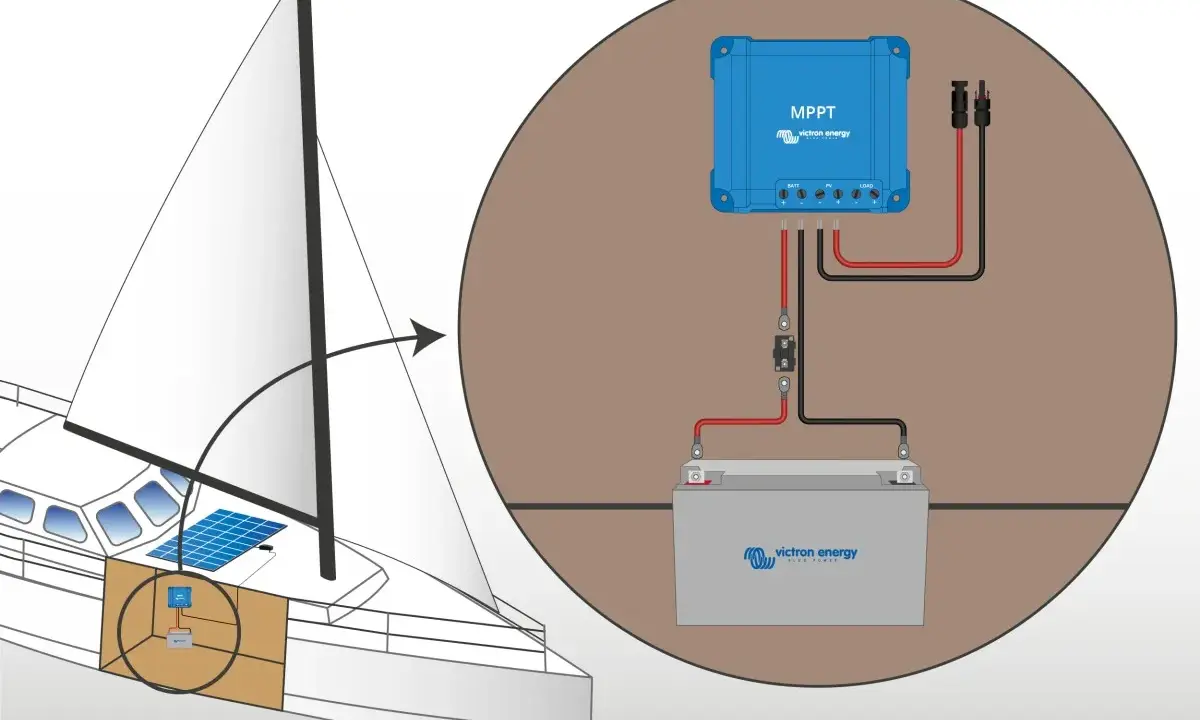

Le point de départ reste donc très concret : panneau solaire → protection PV → régulateur → protection batterie → batterie auxiliaire. Quand le circuit est structuré ainsi, le diagnostic est plus simple et la maintenance aussi. Une fois cette logique posée, on peut choisir les bons composants sans surdimensionner ni fragiliser l’ensemble.
Choisir des composants qui supportent vraiment le milieu marin
Sur un bateau, je privilégie les équipements qui encaissent les vibrations, l’air salin et les variations thermiques. Le rendement brut n’est pas le seul critère : un panneau un peu moins “spectaculaire” sur la fiche technique peut durer bien plus longtemps s’il est mieux ventilé, mieux fixé et moins exposé aux chocs.
Panneau rigide ou flexible
Le panneau rigide reste généralement mon premier choix si la surface le permet. Il est plus robuste, mieux ventilé et souvent plus durable sur le long terme. Le panneau flexible, lui, est intéressant quand le pont est courbé, quand l’esthétique prime ou quand on manque de hauteur, mais il supporte moins bien les contraintes mécaniques et les montages approximatifs. Je le réserve surtout aux zones peu accessibles et aux surfaces irrégulières, avec une fixation sérieuse et sans courbure excessive.
PWM ou MPPT
Le PWM est un régulateur simple et économique, mais il laisse davantage de potentiel sur la table. Le MPPT, lui, optimise en continu le point de fonctionnement du panneau pour récupérer davantage d’énergie. En pratique, le MPPT est souvent celui que je recommande à bord, parce qu’un gain de production de l’ordre de 20 à 40 % peut vite compenser l’écart de prix, surtout si l’on navigue hors des conditions idéales.
Série ou parallèle
Pour plusieurs panneaux, le choix du câblage change beaucoup le comportement de l’installation. En série, les tensions s’additionnent, mais l’ombre sur un seul panneau peut pénaliser tout le string. En parallèle, les intensités s’additionnent et le système supporte mieux les ombrages partiels, fréquents à bord à cause du mât, des bastaques, du bimini ou d’une antenne. Sur un bateau de plaisance, je pars le plus souvent sur le parallèle, sauf contrainte électrique très précise.
| Choix | Ce que je privilégie | Pourquoi |
|---|---|---|
| Panneau | Rigide si possible | Meilleure tenue mécanique et meilleure ventilation |
| Régulateur | MPPT | Meilleur rendement et meilleure souplesse de charge |
| Câblage de plusieurs panneaux | Parallèle | Moins sensible aux ombrages partiels |
| Usage courant | 12 V pour petit bateau, 24 V si la demande monte | Courants plus faibles et câbles moins sollicités en 24 V |
Ce trio de choix conditionne déjà une grande partie de la fiabilité. Une fois la technologie validée, il faut passer au montage propre, parce qu’un bon composant mal posé finit souvent par se comporter comme un mauvais.
Installer le circuit sans créer de faiblesse inutile
Je commence toujours par l’emplacement. Le régulateur doit rester accessible, au sec et ventilé, jamais coincé dans un coffre où la chaleur s’accumule. Le panneau, lui, doit recevoir le maximum de lumière directe sans se retrouver dans la zone de piétinement ou sous un rail qui l’ombre aux heures utiles. Sur un bateau, le meilleur emplacement est souvent celui qui combine visibilité, sécurité et facilité de nettoyage, pas seulement celui qui paraît le plus “pratique” au premier regard.
La pose et le cheminement des câbles
Je fais passer les câbles dans une gaine résistante aux UV, avec des traversées étanches et des rayons de courbure confortables. Le cuivre étamé est préférable au cuivre nu, parce qu’il résiste mieux à l’oxydation. Pour un petit circuit 12 V court, je reste rarement sous 4 mm²; au-delà d’environ 5 m aller-retour ou si la puissance grimpe, je passe volontiers à 6 mm², voire 10 mm² selon l’intensité. La section de câble n’est pas un détail : c’est elle qui évite l’échauffement et la chute de tension.
Les protections qui sauvent une installation
Je ne monte jamais un panneau sans protection adaptée. Un fusible ou un disjoncteur côté batterie, et si possible une coupure côté panneau, permettent d’isoler rapidement le circuit pour l’entretien. J’ajoute aussi des connecteurs étanches de qualité marine, des serre-câbles correctement espacés et une visserie qui ne rouille pas au premier hiver. Dans ce type de montage, l’économie faite sur les protections se paie presque toujours plus tard.
L’ordre de branchement
Sur la plupart des régulateurs, j’applique une règle simple : batterie d’abord, panneau ensuite lors de la mise en service, puis l’inverse au démontage. Cette logique évite bien des erreurs de détection sur le régulateur, mais je vérifie toujours la notice du modèle utilisé, car certains fabricants imposent une séquence précise. Avant toute intervention, je coupe les sources, je couvre le panneau si nécessaire et je travaille avec des outils isolés.
Quand le câblage est propre et protégé, l’installation devient beaucoup plus simple à dimensionner. C’est à ce moment-là que la question suivante arrive naturellement : combien de watts faut-il réellement à bord ?
Dimensionner la puissance et la réserve d’énergie selon l’usage réel
Le piège classique consiste à choisir un panneau “au feeling”. Je préfère partir des consommations réelles. Un frigo, un pilote automatique, des instruments de navigation, l’éclairage et la recharge des appareils n’ont pas le même poids dans le bilan quotidien. En France, on peut raisonnablement raisonner sur une moyenne d’environ 3 heures de production pleine équivalente par jour, avec une marge de sécurité d’au moins 15 % pour absorber la météo, l’orientation et les pertes de conversion.
| Usage à bord | Besoin journalier indicatif | Panneau conseillé | Batterie auxiliaire |
|---|---|---|---|
| Petite navigation, éclairage, téléphone, GPS | 60 à 150 Wh | 100 à 150 W | 60 à 100 Ah en 12 V |
| Croisière côtière avec frigo léger et instruments | 200 à 400 Wh | 150 à 250 W | 100 à 150 Ah en 12 V |
| Vie à bord plus soutenue avec consommations continues | 500 à 1000 Wh | 300 à 600 W | 200 Ah et plus en 12 V, ou passage en 24 V selon le parc |
Sur un petit voilier, un ensemble de 100 à 200 W suffit souvent pour les usages de base, surtout si la navigation reste saisonnière. Dès qu’un frigo travaille en continu ou qu’un pilote automatique consomme régulièrement, il faut monter d’un cran. Côté budget, on voit aujourd’hui des petits kits bateau simples autour de 150 à 250 €, des ensembles plus complets entre 300 et 900 €, et davantage dès qu’on ajoute une batterie sérieuse, un MPPT robuste et des fixations marines de qualité.
Ce dimensionnement ne sert pas seulement à produire assez : il évite aussi de surcharger inutilement le régulateur ou la batterie. Et quand le système a déjà été posé, le vrai sujet devient sa santé dans le temps.
Entretenir et réparer avant que la panne ne s’installe
Sur un bateau, j’inspecte le solaire plus souvent que sur une installation terrestre, parce que la corrosion avance vite et que les contraintes mécaniques sont permanentes. Mon rythme est simple : contrôle visuel après les navigations exposées, nettoyage léger tous les 1 à 2 mois en environnement salin, et vérification plus complète au début de chaque saison. Ce qui semble anodin au départ finit vite par faire perdre de la production.
Les symptômes qui doivent alerter
Une baisse de charge, un régulateur qui chauffe anormalement, des LED incohérentes, une batterie qui ne remonte plus correctement ou un panneau qui semble “muet” sont des signaux utiles. Je commence par chercher l’évidence : ombrage partiel, connecteur desserré, câble pincé, fusible grillé, oxydation sur une borne. Dans beaucoup de cas, le problème n’est pas le panneau lui-même, mais ce qu’il y a autour.
Lire aussi : Coque polyester et époxy - la méthode pour une réparation durable
Le diagnostic que je fais en premier
Un multimètre suffit souvent pour aller très loin. Je mesure d’abord la tension à vide du panneau, puis la tension côté batterie, puis la sortie du régulateur. Si l’écart est incohérent, je remonte le circuit segment par segment. Quand la batterie est en cause, je vérifie son comportement au repos et sous charge. Sur une batterie plomb 12 V, une tension durablement trop basse est un mauvais signe, mais je garde en tête que le diagnostic change selon la technologie du parc : plomb, AGM, gel ou LiFePO4 ne racontent pas la même histoire.
| Symptôme | Cause probable | Vérification utile |
|---|---|---|
| La batterie ne charge plus | Fusible, connecteur, régulateur, ombrage | Mesurer la tension du panneau puis la sortie régulateur |
| Production faible seulement à certains moments | Ombrage partiel ou mauvaise orientation | Observer le panneau à différentes heures |
| Régulateur chaud ou instable | Section de câble insuffisante, mauvais contact, surcharge | Contrôler serrage, intensité et ventilation |
| Charge intermittente | Corrosion, vibration, micro-coupure | Inspecter borniers, cosses et passe-câbles |
Quand la panne vient d’un connecteur ou d’une cosse oxydée, je remplace tout ce qui a pris du jeu au lieu de “nettoyer et attendre”. En milieu marin, attendre revient souvent à repousser le même problème de quelques semaines. C’est précisément pour cela qu’un bon entretien vaut mieux qu’une réparation improvisée.
Ce que je vérifie toujours avant de refermer le capot
Il y a des détails qui changent tout, et je les contrôle systématiquement avant de déclarer l’installation terminée. J’étiquette les câbles, je note la section utilisée, je garde un fusible de rechange à bord, et je m’assure que le régulateur reste accessible sans démonter la moitié de la cabine. Je vérifie aussi que le panneau ne subit ni flexion permanente ni point de contrainte sur les fixations, parce qu’un montage mécaniquement forcé vieillit mal, même si l’électronique est bonne.
- Je teste le système en plein soleil et à l’ombre pour voir comment il réagit.
- Je recontrôle le serrage après les premières heures de navigation.
- Je garde une marge de puissance plutôt que de faire travailler le système à sa limite.
- Je protège les passages de câbles contre le sel, les frottements et les vibrations.
- Je nettoie sans produit abrasif, avec de l’eau claire et un chiffon doux.
Au fond, une installation solaire fiable sur bateau repose moins sur une “astuce” que sur une discipline : un schéma lisible, des composants cohérents, une pose propre et un entretien régulier. C’est ce qui permet au panneau de rester un vrai atout d’autonomie, au lieu de devenir un équipement capricieux qu’on surveille à chaque sortie.
