Navire auto-élévateur - Maîtrisez ses secrets et limites

Dans l’ingénierie maritime, un navire auto-élévateur sert à soulever une coque ou une structure au-dessus de la mer pour travailler dans des conditions stables, sans dépendre en permanence de la flottabilité. Le terme jack up, très présent dans l’offshore, recouvre cette logique de levage par jambes et vérins, surtout pour l’éolien en mer, le forage et certaines opérations de construction. Je vais aller au concret: comment ça fonctionne, quand on le choisit, et surtout quelles limites techniques ne doivent jamais être ignorées.

Ce qu’est un navire auto-élévateur

On parle ici d’une unité flottante équipée de jambes verticales et de vérins capables de descendre ces jambes jusqu’au fond marin. Une fois en position, la coque est remontée au-dessus des vagues: c’est ce qui donne sa stabilité au navire pendant le travail.

Le vocabulaire français varie selon les contextes. On rencontre « plateforme auto-élévatrice », « navire auto-élévateur » ou encore « unité de construction offshore à capacité auto-élévatrice ». Dans la pratique, le monde maritime garde souvent l’anglicisme jack-up, mais je préfère rappeler le principe plutôt que le mot: une base flottante qui se transforme en plate-forme fixe.

• La coque sert au transport, à l’hébergement et au chargement du matériel.
• Les jambes, généralement au nombre de trois ou quatre sur les conceptions classiques, transmettent les efforts au fond marin.
• Les spudcans, au bout des jambes, répartissent la charge sur le sol.
• Les vérins assurent la montée et la descente, donc le passage entre navigation et travail stationnaire.

Cette architecture explique pourquoi l’unité est très différente d’un navire classique: elle ne cherche pas seulement à flotter, elle doit surtout se rigidifier sur site. C’est justement ce passage opérationnel qui mérite d’être compris en détail.

Comment il se met en position et soulève la coque

Le principe est simple à dire, mais exigeant à exécuter. Je le découpe en cinq étapes, parce que c’est souvent là que les non-spécialistes perdent le fil.

1. Approche du site – l’unité arrive à flot, avec ses jambes relevées ou déjà partiellement déployées selon le design. Certaines sont autopropulsées, d’autres doivent être remorquées.
2. Pose des jambes – les jambes descendent jusqu’au fond; le navire se positionne avec précision, parfois à l’aide de propulseurs azimutaux et de positionnement dynamique.
3. Précharge – on applique une charge temporaire pour vérifier que les jambes s’enfoncent correctement et que le sol tient la charge prévue. Cette phase sert à révéler les mauvaises surprises avant le vrai travail.

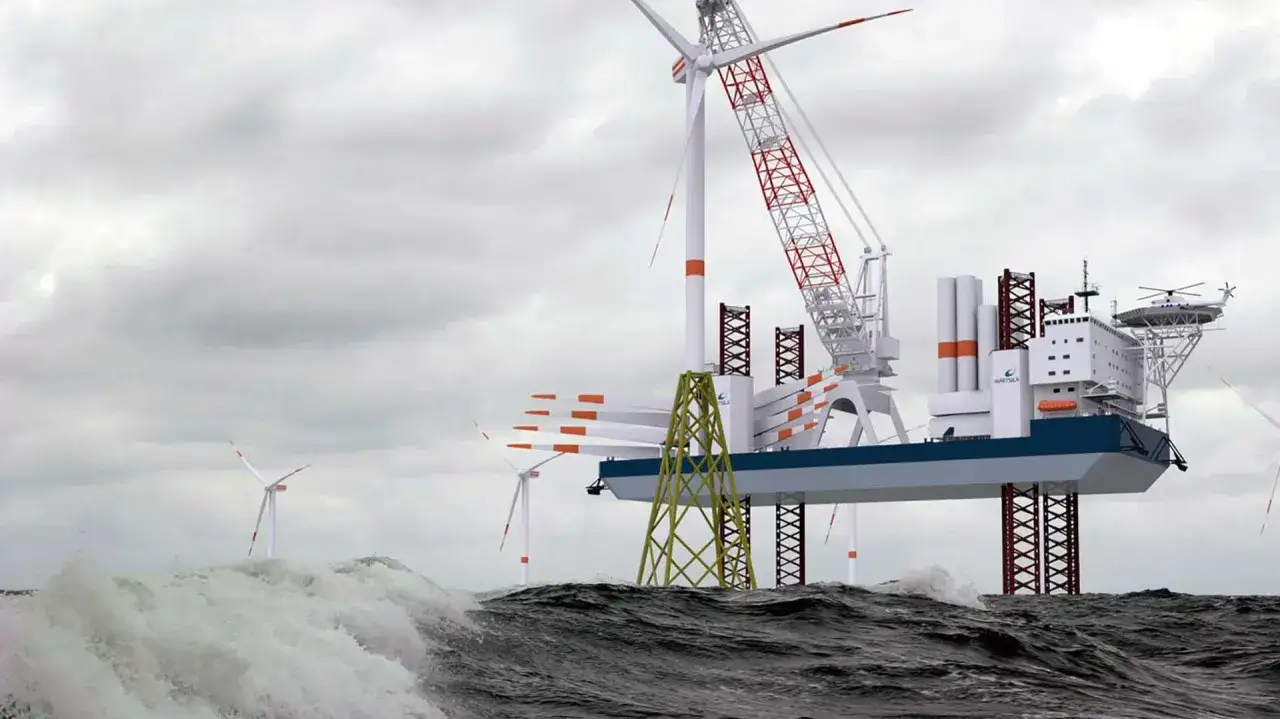

4. Levage de la coque – la plateforme remonte au-dessus du niveau des vagues et crée un air gap, c’est-à-dire une marge de sécurité entre l’eau et le pont de travail.
5. Opérations à poste – la grue, les treuils, les équipes et les composants lourds peuvent alors travailler dans un environnement bien plus stable.

Le détail que je surveille en priorité, c’est la qualité du site. Un fond propre, bien documenté et compatible avec la longueur des jambes ne pose pas les mêmes difficultés qu’un fond irrégulier, meuble ou encombré. C’est la suite logique: si le navire doit s’appuyer sur le fond, il faut savoir précisément sur quoi il s’appuie.

Jack-up, barge ou navire flottant

Quand on compare les solutions de levage en mer, il ne faut pas regarder seulement la capacité de grue. La vraie question est: dans quelles conditions la structure reste-t-elle stable au bon endroit, au bon moment?

Je le dis souvent ainsi: le jack-up n’est pas « meilleur » dans l’absolu, il est meilleur quand le site justifie sa complexité. Si la profondeur, la houle ou le calendrier ne correspondent pas, une autre solution peut être plus rationnelle. Cette logique de choix est devenue centrale avec la montée en puissance de l’éolien en mer.

Pourquoi il est si présent dans l’éolien en mer

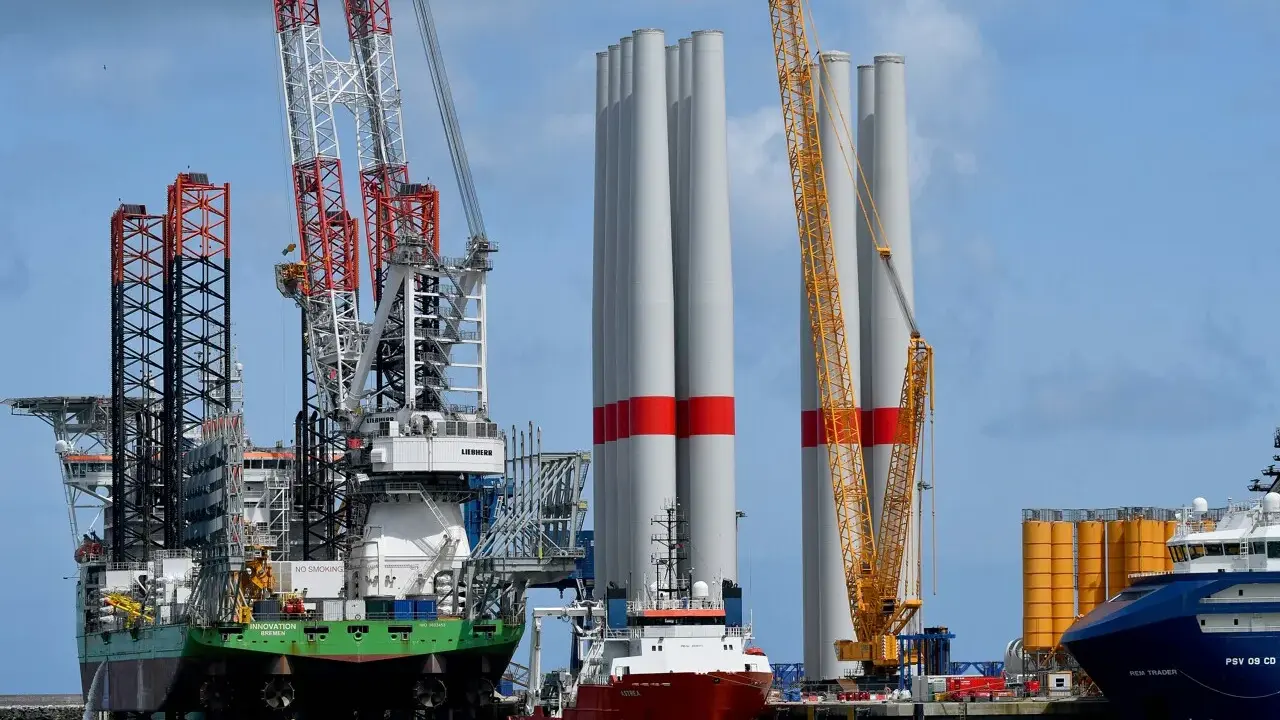

Dans ce contexte, le jack-up a un avantage très concret: il peut poser des monopieux, lever des sections de tour, installer des nacelles ou charger des ensembles déjà préassemblés avec une précision difficile à atteindre depuis une coque flottante classique. Au Havre, HAROPA Port a d’ailleurs aménagé un quai « Jack-up » pour accueillir des navires chargés de composants lourds; c’est un bon indicateur de la manière dont la filière s’organise autour de ce type d’unité.

Les chiffres parlent d’eux-mêmes. Le Brave Tern, par exemple, mesure 132 m de long pour 39 m de large, dispose d’une surface de stockage de 3 200 m² et peut, grâce à ses quatre jambes, installer des éoliennes offshore jusqu’à près de 40 m de profondeur. Sur les modèles récents, les capacités montent encore: certains navires d’installation atteignent aujourd’hui des profondeurs opérationnelles de 65 m, avec des grues de 2 600 à 2 500 tonnes selon le design.

Autrement dit, le besoin n’est pas théorique. Il est industriel, logistique et portuaire à la fois. Et c’est précisément pour cela qu’il faut regarder les limites avant de s’enthousiasmer pour la seule capacité de levage.

Les limites qu’on sous-estime souvent

Une plateforme auto-élévatrice donne une impression de robustesse absolue. En réalité, elle est très performante dans son cadre d’emploi, mais ce cadre est plus étroit qu’on ne l’imagine.

• La profondeur d’eau reste une contrainte majeure. Les designs modernes vont souvent jusqu’à 60-65 m, mais des unités plus anciennes ou plus compactes peuvent être limitées à 40 m, voire moins selon le chantier.
• La géotechnique compte énormément. Un sable dense, une vase molle, un fond irrégulier ou des débris sous-marins changent la manière dont les jambes pénètrent le sol.
• L’air gap doit être suffisant pour éviter tout contact entre le pont de travail et les vagues, même avec une mer agitée.
• La météo reste décisive. Vent, houle et courant ne perturbent pas seulement le travail: ils compliquent aussi l’approche, la précharge et la remise à l’eau.
• Le passage on/off location est souvent plus risqué que la phase de travail elle-même. C’est le moment où l’unité est le plus vulnérable aux erreurs de positionnement et aux conditions changeantes.

Je retiens surtout une chose: la réussite ne dépend pas d’un seul paramètre, mais de leur combinaison. C’est pour cela que les évaluations de site et les standards de type ISO 19905-1 sont si importants dans les campagnes offshore. Sans cette lecture globale, on surestime vite la marge de sécurité du navire.

Ce que je vérifie avant de choisir une unité

Si je dois juger un projet, je ne commence jamais par le nom du navire. Je commence par le site, parce que c’est lui qui décide du bon outil.

• Bathymétrie précise – profondeur réelle, pentes, obstacles, variations de fond.
• Dossier géotechnique – nature du sol, portance, pénétration attendue des jambes.
• Fenêtre météo – hauteur de houle, vent, courant, saisonnalité et marges de sécurité.
• Charge utile et grue – poids des composants, rayon de levage, cadence d’installation.
• Mobilité – navire autopropulsé ou remorqué, temps de transit, besoin de positionnement dynamique.
• Conformité et assurance – classe, certificats, compatibilité avec les exigences du projet et des ports.

Je conseille aussi de ne pas négliger le port d’embarquement et la zone de préassemblage. Un jack-up peut être excellent en mer et inefficace à quai si le plan de chargement, les accès et les tirants d’eau ne suivent pas. En offshore, la bonne réponse est presque toujours une chaîne complète bien préparée, pas un seul navire supposé tout résoudre.

Ce que cette technologie dit de la filière maritime française

Le développement des projets offshore en France pousse clairement vers une marine plus spécialisée, plus lourde et plus coordonnée. Le navire auto-élévateur n’est pas un objet spectaculaire pour le plaisir des ingénieurs: c’est un outil de précision, utile quand la structure à poser est massive, quand le sol autorise l’appui, et quand la stabilité vaut plus cher que la simplicité.

Mon point de vue est assez net: ce type d’unité prend de la valeur quand la chaîne complète est prête à l’accueillir. Cela veut dire des ports adaptés, des données de site fiables, des équipes qui connaissent les limites réelles de profondeur et de météo, et des opérations pensées dès l’avant-projet. Dans la filière maritime, c’est souvent cette préparation invisible qui fait la différence entre une campagne fluide et un chantier qui dérive.

Si l’on regarde la tendance française à l’horizon 2035 et 2037, je pense que le sujet ne fera que gagner en importance. Le vrai enjeu n’est pas de posséder un jack-up pour la vitrine, mais de savoir quand le mobiliser, où l’amener et comment l’exploiter sans forcer ses limites.
